Layout & Planung

Der Koala wittert Platz und nimmt die Fährte auf... ;-)



Geplant ist ein kleiner, knapp 14m langer Fliesenrutscher als Zweitbahn.

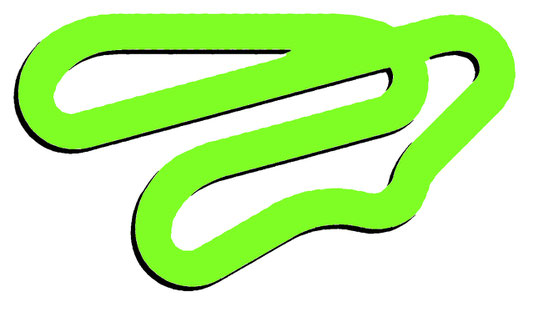

Zum Layout:

Es ist bewusst mit vielen engen Kurven erstellt worden, da die Bahn hauptsächlich für 1/32er mit schwächeren Motoren ausgelegt ist. Somit wird ein schöner Kontrast zum Koala-Ring hergestellt. Zugleich sollte jedoch nicht auf einen flüssigen Streckenverlauf verzichtet werden.

Da noch genug Komponenten für das Digitalsystem zur Verfügung standen, wurde die Bahn für den Dualbetrieb aufgerüstet.

Anfänglich fehlten noch einige Randstreifen für die Geraden, weshalb das Layout wie nebenstehend abgebildet geändert wurde. Alles war bereit für den ersten Aufbau, fehlte nur noch die Technik.

Technik

Um den Auf- und Abbau möglichst einfach zu gestalten, wurde der Dualumbau sehr einfach und ohne viel Verkabelung realisiert.

Außerdem sollten keine Kabel unter den Schienen liegen, damit keine unebene Fahrbahn entsteht.



Der Einfachheit halber wurden 4mm-Bananenstecker verwendet, die durch ihre verschiedenen Farben die Verkabelung selbsterklärend machen.

Dazu wurde die BB mit Bananenbuchsen versehen und eine analoge Anschlussbox in die Dualbox integriert. Ebenfalls befindet sich darin die komplette Elektronik zur Zeitmessung und Bahnstromabschaltung mit Cockpit XP.

Insgesamt wird nur ein Netzteil für den Analog- und Digitalbetrieb benötigt.

Die Dualbox wurde ähnlich den originalen Carrera-Anschlussschienen fest an einen Randstreifen montiert.



So müssen beim Aufbau nur 3 Kabel gesteckt werden:

  • Netzteil -> Dualbox
  • Dualbox -> Stromversorgung der BB
  • BB -> Dualbox



Erster Aufbau

Der weitere Ausbau

Um folgende Punkte wurde die Bahn erweitert:

  • Durchgängige Randstreifen
  • teilweise Unterbau für die Überführung
  • PC
  • Labornetzteil

Noch zu erledigen ist:

  • Vollständiger Unterbau für die Überführung
  • Cockpit-XP (Lichtschranken für Analog, IR-Sensoren für Digital, Bahnstromabschaltung, Startampel, Chaos-Schalter)
  • Teppich unter die Bahn zur Schalldämmung
  • evtl. PSL

To be continued...
